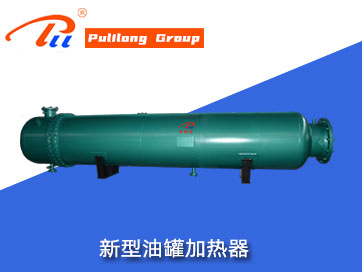

新型油罐快速加熱器〔 The mew type oll tank qulck heater]產品概述

KWMY系列新型油罐快速加熱器是山東普利龍壓力容器有限公司在主導產品-

WMH系列渦流熱膜換熱器（國家專利產品，專利號:02268208.2)的基礎上，研發的一種新型油罐快速加熱器。它采用先進的(SUS304）不銹鋼渦流熱膜管作為換熱元件。以獨特的換熱元件及先進的內部工藝結構，實現了加熱器高效率、耐腐蝕、耐高溫、耐高壓、防結垢等功能，極大的提高了換熱器整體性能。解決了油品儲運過程中，對罐內油品加溫蒸汽能源浪費嚴重的問題，對石化行業的節能降耗起到了積極的推動作用。目前該產品已廣泛的應用于中石化系統的油罐加熱，憑籍產品出眾的節能效果和穩定、良好的運行性能贏得業內人士的一致好評，并榮幸成為中石化系統的戰略伙伴。該產品已申請國家專利(專利號:200720029405.3).目前該產品應廣泛應用到潤滑油、柴油、原油、渣油、瀝青等石化介質。

歷史狀態History State傳統內加熱方式的不足

目前在油品儲運過程中，對罐內的油品的加熱,基本上仍采用罐內安裝列管式或盤管式加熱器等傳統方式,使罐內油品通過與加熱媒體(一般以飽和蒸汽為熱媒)的交換,實現對油品的升溫，降低粘度,改善其流動性,以便于泵的輸送。這種傳統加溫方式有如下弊端:

◆換熱效率低,蒸汽耗量大。傳統罐內加熱器對油品的加熱是—種靜置式的自然對流換熱，其放熱系數極低。由于換熱效率低，冷凝水溫度高,常伴隨著大量蒸汽排出。同時由于在加熱管表面的油品溫度過高，在換熱管高溫面長時間滯留，極易產生分解物,結聚于換熱管表面,結焦碳化，嚴重阻礙熱量的傳遞，也影響換熱效果。

◆加熱過程很不經濟。當只需要輸出少量油品時，也要對油品整罐加熱，加熱的油品量是該次使用量的幾倍至幾十倍,使大量的蒸汽做了無用功。

◆生產效率低，加熱時間長.以容積為500m3油罐為例，在夏季生產中，若對整罐油品進行加熱，介質溫度從30℃加熱到60℃，一般需要12~14h。而在冬季生產中，若對整罐油品進行加熱,介質溫度從10℃加熱到6o℃，加熱時間會增加一倍。

◆罐內各部分油品溫度不均衡?？拷訜崞鞯挠推窚囟容^高,遠離加熱器的油品溫度較低,抽油點的溫度更低,嚴重影響了出油的流動性。

◆影響油品質量。反復對罐內油品進行加溫,加熱過程中產生大量細小的分解物,對油品色度質量產生一定的影響,增加了后期處理的成本。

設計方案Design Scheme

為解決油品儲運過程中，對罐內油品的加溫蒸汽能源浪費嚴重的問題。中國石化油潤滑油濟南分公司與我公司合作，在專利產品“渦流熱膜換熱器”的基礎上進行了技術改進，沒計開發了適應油品從儲罐內加熱輸出的“油罐局鄗快速加熱器”。

油罐局部快速加熱器工作原理:

◆將“渦流熱膜換熱器”，沿儲罐徑向伸入油罐底部，熱媒介〔蒸汽】走管程,油品從殼程內的管間流動,殼體吸油口直接連通罐內介質。

◆在換熱器的蒸汽入口設溫控閥。通過溫度傳感器檢測油品出口溫度,控制換熱器的蒸汽量,從面確保油品溫度的恒定。

◆換熱器采用高效的換熱元件——渦流熱膜管,保持油品在管問的合理流動,熱效率是普通換熱管的3-5倍,其強化傳熱機理是:流體在內外表面流動時設計成紊流流動,產生強烈的震蕩和沖刷作用，流動的方向不斷改變，使緊貼管壁表面的高溫油品流體不斷更換，隔熱層變薄以至破壞，金屬表面熱量傳遞加快，流體微觀渦流加強,使油品流體內部熱擴散強化。

◆油罐局部快速加熱器內部采用先進澄程結構加工工藝，使油品在殼內流動時產生震蕩、沖刷,不會使緊貼管壁表面的流體產生局部高溫過熱。因此可使油品既得到適當、充分的加熱，又無結焦、分解的可能。

◆合理設計流速,使之既傳熱良好，又不會阻力很大（油品粘度大)。

為確保對油罐底部油品的抽取，經對殼體油口的特別結構設計，使殼體吸油口產生了一定的虹吸作用。

性能特點Performance Characteristics

1.加熱速度快，傳熱效率高，不易結垢。2.可對油品定量加熱，輸出多少加熱多少。3.油品不會出現局部高濕、碳化，保證了油品質量及加熱器傳熱效率。

4.油罐出油口濕度最高,保證了倒出油品流動性。

5.避免了反復對罐內油品進行加熱，保證了油品質量，降低了油品處理的成本。

6.使用壽命長。既有耐腐蝕、耐高溫、耐高壓、防結垢等功能，極大的提高了換熱器整體性能。

7.工藝結構設計先透，保證了油品順利流出及較好的“抽罐底”作用。8.結構緊湊．安裝與維修方便，不會因為加熱器的安裝而影響罐體的安全。

與U形管換熱器比較，在同等換熱面積情形下，渦流熱膜換熱器的外形尺寸僅為U形管換熱器外形尺寸的1/2左右。

9.根據用戶需求，可實現溫度、壓力、流量、泄漏檢測自動化監測和控制。

訂貨須知Ordering Instructions

本產品是為配合調和倒油而設計，其設計參數根據不同用戶的不同需要而變化，參數表列出不夠詳盡請諒解。為保證選型計算準確，請用戶提供以下參數:

1.設備使用的地理位置。2.儲油罐的容積m、外形尺寸及內部結構（直徑mm )。

3.油品的品種及特性（密度、運動粘度、比熱客)。4.儲油罐內油品初始溫度及需要加熱的溫度（℃)。5.罐內油品加熱倒出流量(m2/h)。6.油品加熱是否需要溫控裝置。
